Bolt hydraulic tensioner 란? (ft. 유압계산방법)

Bolt Hydraulic tensioner 란? (ft. 유압계산방법)

---

1. Hydraulic Bolt Tensioner 란?



- large bolt (일반적으로 1-1/2” 이상) 설치 시 정확한 bolt tension 을 유지하기 위하여 유압을 사용한 hydraulic bolt  tensioner 를 사용한다.

- 기존의 manual torque ranch 와는 달리 nut 를 강조로 조임으로써 bolt 를 인장시켜 tension 을 주는 것이 아니라 유압을 사용한 annular jack 을 이용하여 Bolt 를 들어올리고 nut 를 조여주는 방식

- Bolt 의 길이는 tool 을 설치하여 물릴 수 있도록 일반적으로 1 nut 이상의 길이가 추가로 확보되어야 한다.

- Bolt 의 간격은 tool 설치를 고려하여야 하며 flange 의 경우 tool 지름을 고려하여 bolt circle diameter 를 검토하여야 한다.





2. Hydraulic Pressure 계산

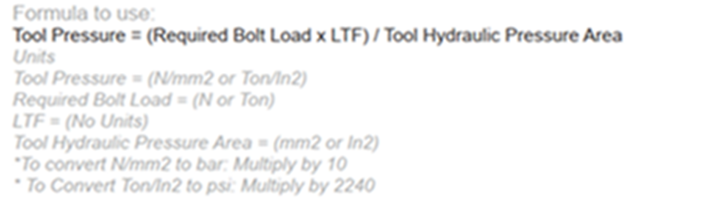

Hydraulic pressure 란 required bolt tension 을 만들기 위해서 유압펌프에서 tensioner 에 가해지는 유압을 의미합니다.  Tool pressure 라고도 하며 아래 계산식으로 계산되며 tensioner 업체 및 tool 사양에 따라 다를 수 있다.



먼저 120% 압력 (Pressure A) 로 4ea (혹은 8ea) 볼트를 대각으로 볼팅을 한 후에 100% 압력으로 나머지 볼트들을 작업합니다. 100% 압력으로 모든 볼트를 순서대로 작업한다.



1) bolt stress 는 95% 의 bolt yield stress 를 넘으면 안된다.

2) LTF 는 Load Transfer Factor 로 tensioner 에서 bolt 로 load 가 전달될 때의 loss 를 감안한다.(min 1.1)

참고로 bolt size 별 tensioning force 및 pressure 값입니다.



3. 작업 순서



1. All external bolts and nuts shall be coated

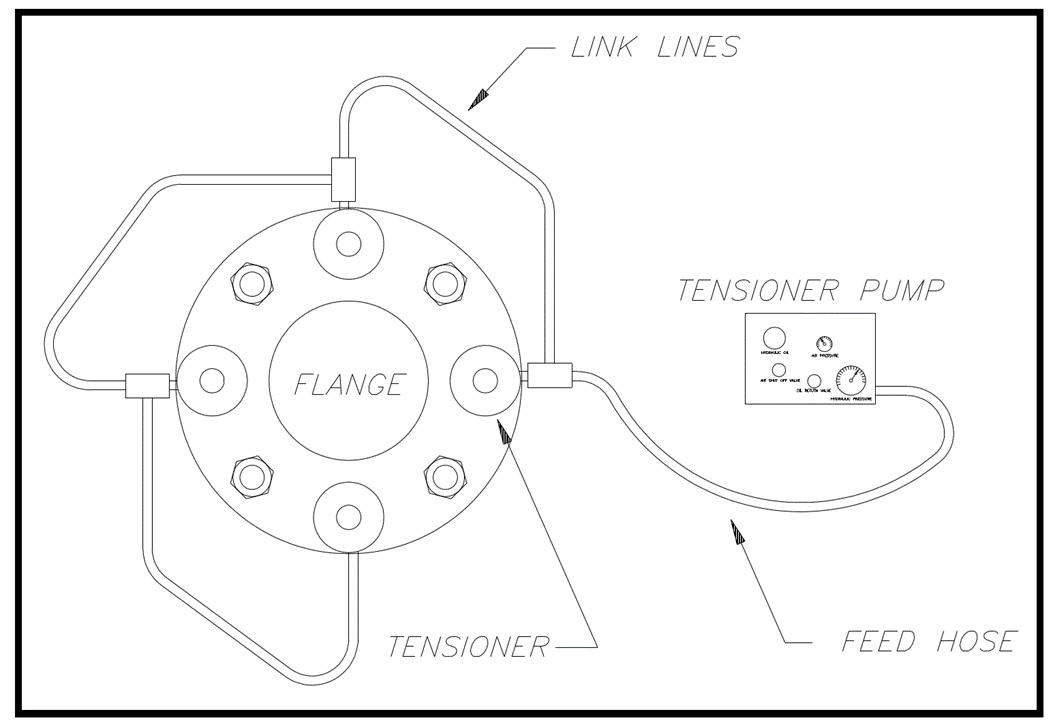

2. Four (4) tools may be applied for bolt tightening Minimum two (2) bolt tensioners shall be applied and be apart 180 for operation as a minimum, 2 heavy hex length shall be left.

3. Tightening diagonally around flange bolts by 30% of “Pressure A” at first and giving square seating of flange.

4. Working diagonal around flange bolts by 70% of “Pressure A”

5. Working diagonal flange bolts by 100% of “Pressure A”

6. Final pass shall be repeated at Pressure B for each bolt.
